Exercice de prise en main du myDAQ

Cet exercice consiste à utiliser le GBF et l'Oscilloscope du myDAQ.

Sur le connecteur myDAQ, on a câblé la sortie AO0 à l'entrée AI0.

Vous pouvez suivre ce petit tutoriel pour :

  • Apprendre à se connecter à distance sur l'une des stations de travail
  • Démarrer le Lanceur d'Instruments du myDAQ (Instruments Launcher)
  • Générer une sinusoïde sur la voie AO0 en utilisant l'application Function Generator
  • Observer et synchroniser la sinusoïde sur la voie AI0 de l'oscilloscope en utilisant l'application Oscilloscope

Le tableau suivant liste les stations de travail et webcams associés aux manips.

Lien vers les machines et webcams associées
pcj218-02 pcj218-03 pcj218-04 pcj218-05 pcj218-06 pcj218-07
Webcam n°14 Webcam n°21 Webcam n°29 Webcam n°5 Webcam n°16 Webcam n°8

Exercice sur l'amplificateur inverseur

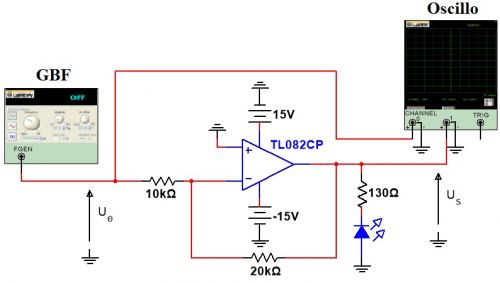

Cet exercice pratique consiste à analyser le fonctionnement d'un montage amplificateur inverseur (cf. schéma ci-dessous) précâblé sur une carte fille connectée à un myDAQ (cf. photo ci-dessous).

Le montage sont accessible sur pcj218-05 et observable sur la webcam n°5.



Exercice sur l'amplificateur non inverseur

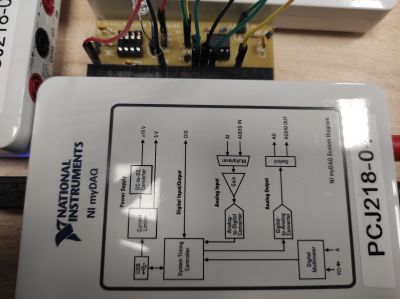

Cet exercice pratique consiste à analyser le fonctionnement d'un montage amplificateur non inverseur (cf. schéma ci-dessous) précâblé sur une carte fille connectée à un myDAQ (cf. photo ci-dessous).



Exercice sur un filtre RC passe-bas du 1ier ordre

Cet exercice pratique consiste à analyser le fonctionnement d'un filtre RC passe-bas du 1ier ordre (cf. schéma ci-dessous) précâblé sur une carte fille connectée à un myDAQ (cf. photo ci-dessous).
