Version du 15 décembre 2021 à 16:28
Réalisation et caractérisation d'un système électronique de transmission infrarouge
Depuis la station de travail pcj218-02, lancer l’exécutable TP_LED_Photodiode.exe situé dans le dossier T:\Mphy\Cartable\TP_Tube_Kundt.
Le sujet de TP est dans le même dossier -> Electronique_S2_TPs_CG.pdf ainsi que dans la section TP du module d'Electronique.
L’interface de l'application est constituée de 4 onglets (les instruments du myDAQ et la webcam sont accessibles dans les 4 onglets).
Objectif du TP
L'objectif de ce TP est réaliser un système électronique de transmission infrarouge.
Se connecter au TP
- ' Onglet Onglet « Mode d’emploi »
Cet onglet explique le principe du câblage à l’aide de la matrice de relais.
- ' Onglet « Matrice »
Cet onglet permet de câbler librement les composants (résistances, condensateurs, AOP) entre eux et de connecter les E/S du myDAQ sur le montage.
- ' Onglet « Montage Emetteur »
Cet onglet permet de câbler automatiquement un montage instrumenté.
- ' Onglet « Montage complet avec sondes »
Cet onglet permet de câbler un montage complet et laissant à l’utilisateur la possibilité de connecter les E/S du myDAQ en différents points de sonde.
Pour en savoir plus

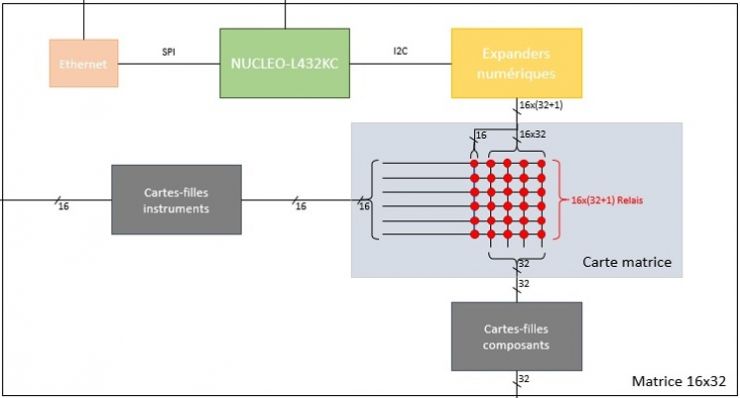

- Bloc matrice de 16x32 relais : photo et architecture fonctionnelle
